E3ZM-V

Funksjoner

Fotoceller som registrerer trykte merker, i kompakt hus i rustfritt stål

Den vaskemiddelbestandige fotocellen i et robust hus i rustfritt stål gir pålitelig deteksjon av alle vanlige trykte merker som brukes i pakking av næringsmidler.

  • Hvit LED sørger for stabil registrering av trykte merker i ulike farger eller svart
  • Hus i rustfritt SUS 316L-stål
  • Brukervennlig innlæringsknapp
  • Rask responstid på 50 μs

Se E3X-DAC-S for mindre størrelse og full RGB-fargedeteksjon.

Én tilkobling, én montering

Bruksstabilitet

Stabil bruk selv for materialer med høy hastighet, som vibrerer, og som er delvis gjennomsiktige.

Optikk

Koaksialt optisk system med hvit LED

Fjernopsett

Ekstern læring

Vaskemiddel immunitet

De vaskemiddelbestandige sensorene er testet med alkaliske og syrebaserte vaskemidler som ofte brukes i næringsmiddelindustrien. Sammenlignet med sensorer i vanlige metall- eller plasthus kan det oppnås fra 20 ganger lengre sensorlevetid.
Spesifikasjoner & Bestillingsinfo

Ordering information

Sensor type

Sensing distance

Connection method

Order code1









NPN output

PNP output

Mark sensor



12±2 mm

-

-

2 m

-

E3ZM-V61 2M

E3ZM-V81 2M

¢

-

-

-

E3ZM-V66

E3ZM-V86

Specifications

Item

NPN

E3ZM-V6_

PNP

E3ZM-V8_

Light source (wave length)

White LED (450 to 700 nm)

Power supply voltage

10 to 30 VDC±10%, ripple (p-p) 10% max.

Protective circuits

Reversed power supply polarity protection, output short-circuit protection, Reversed output polarity protection, and mutual interference prevention

Ambient temperature

Operating

-25 to 55°C

Storage

-40 to 70°C (with no icing or condensation)

Response time

50 µs

Degree of protection

IEC: IP67, DIN 40050-9: IP69K

Material

Case

SUS316L

Lens

PMMA (polymethylmethacrylate)

Display

PES (polyether sulfone)

Sensitivity adjustment and operation switch

PEEK (polyether ether ketone)

Seals

Fluoro rubber




1. The output configuration (ON or OFF when mark is detected) is teachable. Common operation is output is ON when mark is detected.

1. The output configuration (ON or OFF when mark is detected) is teachable. Common operation is output is ON when mark is detected.

Tilbehør

Cable connectors



Size

Shape

Type

Features

Material

Order code

Nut

Cable

Connector straight

Connector l-shaped

M8





3 pin

Brass (CuZn)

PVC 2 m

XS3F-M8PVC3S2M

XS3F-M8PVC3A2M

PUR 2 m

XS3F-M8PUR3S2M

XS3F-M8PUR3A2M

4pin

PVC 2 m

XS3F-M8PVC4S2M

XS3F-M8PVC4A2M

PUR 2 m

XS3F-M8PUR4S2M

XS3F-M8PUR4A2M





3 pin

Brass (CuZn)

PVC 2 m

XS3F-LM8PVC3S2M

XS3F-LM8PVC3A2M

4 pin

XS3F-LM8PVC4S2M

XS3F-LM8PVC4A2M



Detergent resistant
Wash-down

4 pin

Stainless steel (SUS316L)

PP1 2 m

Y92E-S08PP4S 2M-L

Y92E-S08PP4A 2M-L



Robotic
(drag chain)

4 pin

Brass (CuZn)

Robotic PVC 2 m

XS3F-M421-402-R

XS3F-M422-402-R

Robotic PUR 2 m

Y92E-M08PUR4S2M-L

Y92E-M08PUR4A2M-L

High robotic (drag chain & torsion)

High robotic PUR 2 m

Y92E-M08PUR4S2M-R

Y92E-M08PUR4A2M-R

M122





3 wire

Brass (CuZn)

PVC 2 m

XS2F-M12PVC3S2M

XS2F-M12PVC3A2M

PUR 2 m

XS2F-M12PUR3S2M

XS2F-M12PUR3A2M

4 wire

PVC 2 m

XS2F-M12PVC4S2M

XS2F-M12PVC4A2M

PUR 2 m

XS2F-M12PUR4S2M

XS2F-M12PUR4A2M

5 wire

PVC 2 m

XS2F-M12PVC5S2M

XS2F-M12PVC5A2M

PUR 2 m

XS2F-M12PUR5S2M

XS2F-M12PUR5A2M





3 wire

Brass (CuZn)

PVC 2 m

XS2F-LM12PVC3S2M

XS2F-LM12PVC3A2M

4 wire

XS2F-LM12PVC4S2M

XS2F-LM12PVC4A2M



LED
(power and output LED, PNP/NPN)

3 wire

Nickel plated brass

PVC 2 m

XS2F-M12PVC3A2MPLED

4 wire

XS2F-M12PVC4A2MPLED

3 wire

PUR 2 m

XS2F-M12PUR3A2MPLED

4 wire

XS2F-M12PUR4A2MPLED



Detergent resistant
Wash-down

4 wire

Stainless steel (SUS316L)

PP1 2 m

Y92E-S12PP4S 2M-L

Y92E-S12PP4A 2M-L



105°C
Heat resistant

4 wire

Stainless steel (SUS316L)

Heat resistant PVC 2 m

XS2F-E421-D80-E

XS2F-E422-D80-E



Twist & click

4 wire

Nickel plated Zinc

PVC 2 m

XS5F-D421-D80-F

XS5F-D422-D80-F

PUR 2 m

XS5F-D421-D80-P

XS5F-D422-D80-P



Robotic
(drag chain)

4 wire

Brass (CuZn)

Robotic PVC 2 m

XS2F-D421-D80-F

XS2F-D422-D80-F

Robotic PUR 2 m

Y92E-M12PUR4S2M-L

Y92E-M12PUR4A2M-L

High robotic
(drag chain & torsion)

High grade robotic PUR 2 m

Y92E-M12PUR4S2M-R

Y92E-M12PUR4A2M-R





8 pin

8 wire shielded cable

Brass (CuZn)

Shielded PUR 2m

Y92E-M12PURSH8S2M-L

Fiber amplifier (E3X) connector



Fiber
amplifier connectors

Special fiber
connector - 4 wire

PBT

PVC 2 m

E3X-CN21



Special fiber
connector + M8 plug

Plug: Zinc
diecast

PVC 30 cm with M8
4-pin plug

E3X-CN21-M3J-2 0.3M

Special
fiber
connector + M12 plug

PVC 30 cm with M12
4-pin plug

E3X-CN21-M1J 0.3M



Size

Shape

Type

Features

Material

Order code

Nut

Cable

Connector straight

Connector l-shaped

M8/M12



Confection-able

Plugs and connectors for self
assembly

Brass

n.a.

XS2C/G, XS5C/G
Y92E_conf

M12



Field I/0
boxes

Direct wiring or DeviceNet communication

XW3D

M8/M12



T-connectors, covers, accessories and extended wiring portfolio

n.a.

XS2R, XS3R, XY2F, ...

1. PP - polypropylene

2. For details on pin configuration refer to specifications

Sammenligning av ytelse

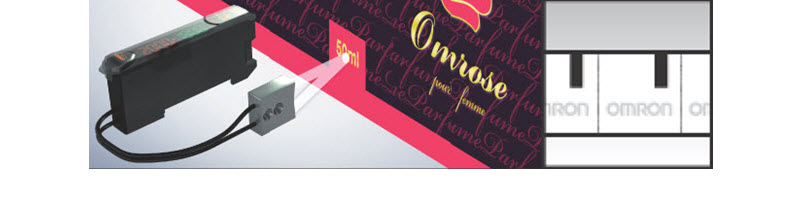

Registreringsmerke

Emballasjen som brukes i mange pakkemaskiner, leveres ofte i ruller og må skjæres og tilpasses nøyaktig. For å unngå rester og feil og for å kompensere for miljømessige påvirkninger, legges et registreringsmerke (vanligvis svart eller en farge som gir maksimal kontrast til bakgrunnen) til emballasjen.
Målet til merkesensorutviklingen er å registrere disse registreringsmerkene på en pålitelig måte selv i omgivelser som stadig endrer seg. En spesiell utfordring er den stadige utskiftingen av emballasje og emballasjedesignen som endres hele tiden.
I Omron jobber vi tett med ledende produsenter av pakkemaskiner for å evaluere kravene til sensorer fra vanlig emballasje i tillegg til helt nødvendig design eller materialer. I tillegg varierer ytelseskravene i henhold til det totale maskinverdikonseptet.

Løsningsportefølje

Kompleks form- og posisjonsregistrering og synkronisert kvalitetsinspeksjon.

For oppgaver innen posisjonering og maskinsynkronisering, f.eks. gjenkjennelse av ord eller symboler, kan formen og posisjonsregistreringsfunksjonene til vision-sensorene og -systemene angis til å komme med løsninger for de mest komplekse og utfordrende oppgavene. Vision-systemene kan også registrere registreringsmerket og utføre posisjons- og kvalitetsinspeksjoner samtidig.

Utfordrende design og fargemerker

Objekter med kompleks design eller der kontrasten mellom utskriftsmerke og bakgrunn er lav, krever sensorer som muliggjør en enkel tilpasning med de spesifikke kravene til en spesiell oppgave.
  • Forsterkere med digital verdi vises, og avanserte signalevalueringsfunksjoner for applikasjoner optimaliserer innstillingene.
  • Bredt utvalg av sensorhoder som passer til applikasjonen og avstandskravene
  • Hvit LED, RGB-forholdssammenligning og utvidet funksjonalitet
Hvis du vil ha mer informasjon, kan du se E3X-DAC-S.

Standard registrering av trykte merker

For utskriftsmerker som vanligvis brukes innen emballering- og utskriftsbransjen. Kontrastsensorene med hvit LED har en optimalisert lysintensitet og en algoritme for RGB-forholdsevalueringen som sikrer en stabil og rask registrering.
  • Kompakt huskonsept for høy fleksibilitet innen maskindesign
  • Rask responstid pε 50 μs
E3ZM-V
  • Automatisk læring og hvit LED
